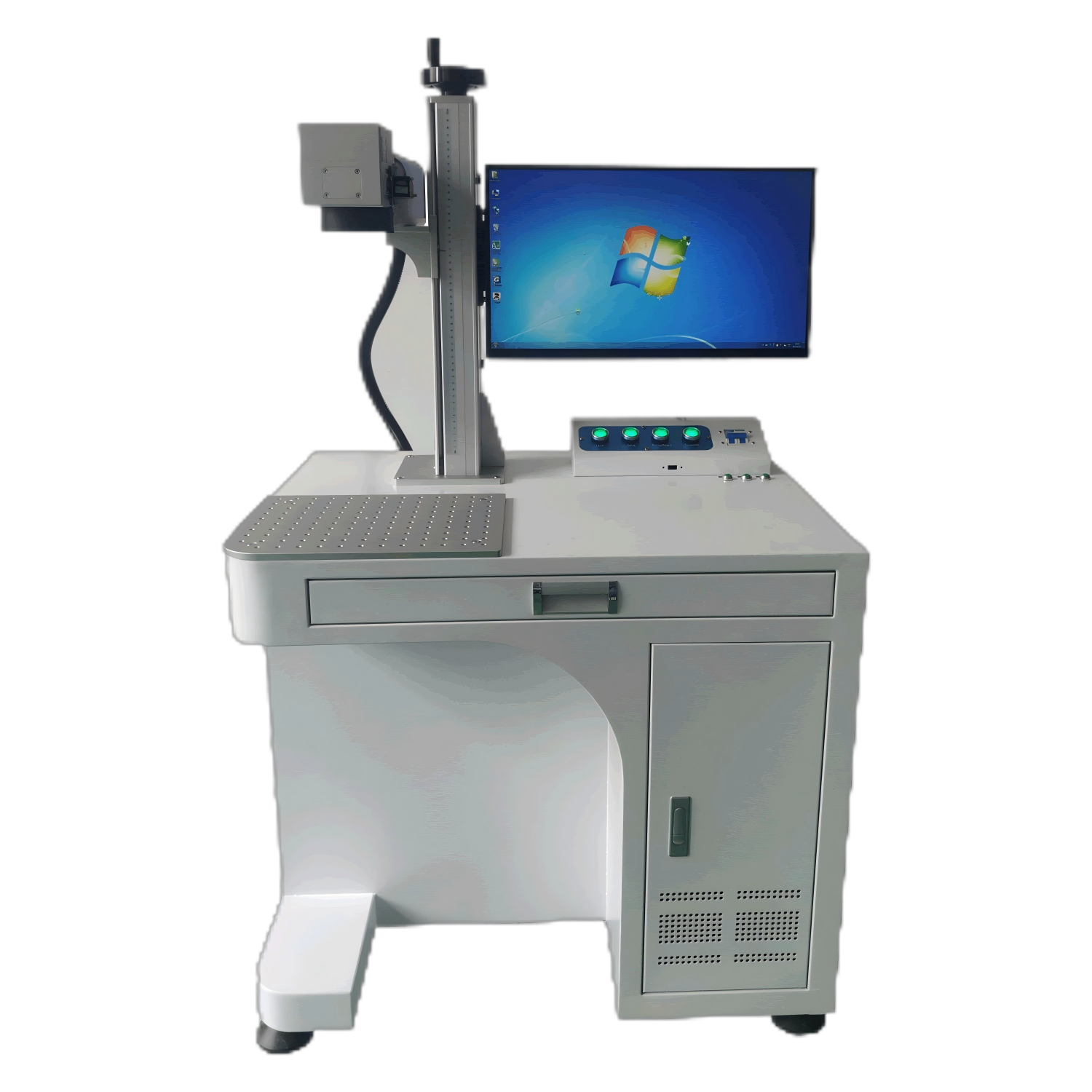

01 产品概览
3D光纤打标机选型重点是曲面形状与图稿位置。结合实际材料、图稿和加工要求确认激光源、镜头、幅面与验收方法，联系安江获取对应配置方案。
配置确认项目
机型特点
正版标记软件，采用专用软件及控制器，针对打标前图形及文字具有强大的编辑功能；
加工表现需结合材料和配置评估，连续运行安排应依据本机说明、工况和维护要求确认；
脉冲范围广，可选配MOPA激光器，脉冲频率和脉宽均可调，使用范围更广；
3D打标，针对曲面或多个不同平面的多个物体标记，可选配3D高速振镜；
红光定位，附加红光指示便于打标前定位和模拟打标，辅助确认图文位置，最终精度以验收结果为准；
旋转夹具，针对需要旋转标记的物体，可选配多种旋转夹具；
采用非接触加工方式，表面变化、标记外观与耐用性需按实际样品和使用条件验收；
激光器风冷冷却，整机体积小巧，安装方便。
产品应用
广泛应用于电子元器件、电工产品、IT产品、汽车配件、五金工具、精密器械、礼品饰品、医疗器械等行业的各种金属零配件及部分非金属材料的标记
02 技术参数
| 选型项目 | 需要确认的资料 |
|---|---|
| 激光源与镜头 | 型号、波长、功率及镜头配置，按实际方案确认 |
| 加工范围与定位 | 工件尺寸、目标幅面、夹具和定位方法 |
| 线宽与精度 | 以实际材料、图文和约定测试方法确认 |
| 生产节拍 | 记录整件加工、上下料与检查时间，区分扫描速度 |
| 安装与软件 | 按选定设备说明核对供电、冷却、防护及文件格式 |
| 系 列 | 3D光纤打标机 |
| 激光类型 | 光纤激光器（具体波长按实际配置确认） |
| 打标幅面 | 100*100~300*300mm |
| 激光功率 | 20-100W |
| 最小线宽 | 0.006~0.015mm |
| 打标速度 | ≤8000mm/s |
| 重复精度 | ±0.02mm |
| 支持格式 | PLT、DXF、AI、DST、SVG、GBR、NC、JPC、 BOT、BMP、JPG、GIF、TGA、PNG、TIF、TIFF |
| 工作电压 | AC220V±10%（50-60Hz） |
03 配置选择
加工任务
结合材料成分、厚度、图稿和送料方式确认。
系统配置
按对应机型、样品测试与书面配置方案确认。
04 应用场景
应用场景参考，具体材料与工艺请结合设备配置和打样确认。
AI生成示意图，非实物或实测效果。
05 打样流程
1 提供资料
2 确认需求
3 打样沟通
4 确认配置
06 常见问题
选型前需要提供哪些资料？
材料成分、厚度、加工尺寸、图稿与预期效果。
如何确认设备型号和工作幅面？
参考本页技术参数，与实际材料幅宽、平台和安装条件一并核对。
